SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

SF6（六氟化硫）气体回收装置、SF6气体回收装置、SF6气体回收充放装置、SF6气体回收净化装置、六氟化硫气体回收装置、六氟化硫回收装置、SF6回收装置

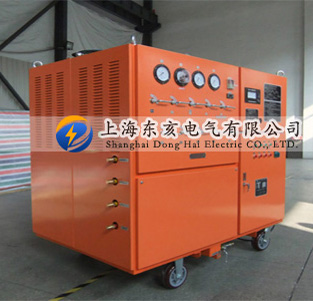

YH7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

1、回收：

   回收初压力≤0.8MPa

   回收终压力≤50KPa

   回收时间：对初压力0.8MPa的1m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。

2、充气：

   对初压力为133Pa的1m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

3、抽真空

   装置极限真空度小于等于10 Pa

   对初压力为0.1MPa的1m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存：

   贮存容器容积0.05m3

   名义液态贮存量50kg

   最高贮存压力3.8 MPa

5、净化：

   对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

6、年泄漏率≤1%名义储存量

7、噪声≤75dB(A)声压级

8、工作环境温度  -10°- 40℃

9、功率≤5KW

10、电源：交流三相五线制  50HZ 380V±10%

11、重量：约600 kg

12、外形尺寸（长×宽×高）：1450×810×1200

►产品选型表

SF6气体回收充放装置及抽真空充气装置常规配置选型表（其他规格可定制）
名称	(常规)型号	主要配置
SF6气体回收充放装置	YH7Y-4-40	回收速率7m3/h、抽真空速率4L/S、储罐容量20kg，标配2根管道
SF6气体回收充放装置	YH7Y-15-50	回收速率7m3/h、抽真空速率15L/S、储罐容量50kg，标配2根管道
SF6气体回收充放装置	YH7Y-54-100	回收速率12m3/h、抽真空速率54L/S、储罐容量100kg，标配2根管道
SF6气体回收充放装置	YH7Y-15-150	回收速率10m3/h、抽真空速率15L/S、储罐容量150kg，标配2根管道
SF6气体回收充放装置	YH7Y-54-300	回收速率19m3/h、抽真空速率54L/S、储罐容量300kg，标配2根管道
SF6抽真空充气装置	YH7Y15A	国产皮带泵54m3，数字真空表，真空度回升自动重启功能
SF6抽真空充气装置	YH7Y18A	德国来宝65m3真空泵，数字真空表，真空度回升自动重启功能
SF6抽真空充气装置	YH7Y5A	国产皮带泵54m3加合资罗兹泵70L/S，数字真空表，真空度回升自动重启功能
